AIRLEADER Praxis-Tip
RS485-Bus über Ethernet brücken:

Standardmäßig kommuniziert das neue AIRLEADER MASTER Modul mit den Kompressoren über Bus-Kabel. Durch die neue RS485-Bus-Technik ist es noch einfacher geworden auch weit (bis 1.200 m) entfernte Kompressoren in den AIRLEADER einzubinden. Doch manchmal liegt die Tücke im Detail:

Das ziehen eines Buskabels ist nicht oder nur schwer möglich, eine Ethernet-Verbindung für PC-Netzwerk o. ä. besteht aber bereits.

Dann besteht die Möglichkeit, das RS485-Signal in das bestehende Firmen-Ethernet zu führen und an der gewünschten Stelle wieder auszukoppeln und den RS485-Busmodulen zuzuführen.

Beispielsituation:

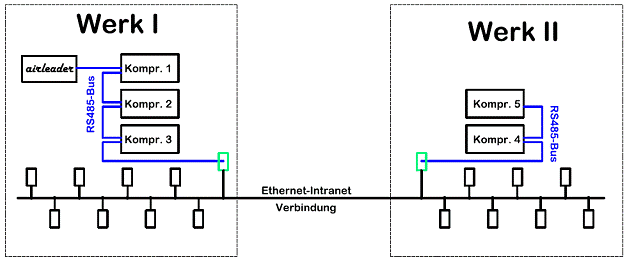

Prinzip Über einen Koppler wird das RS485-Signal in eine Ethernet-Netzwersteckdose eingespeist und an der entfernten Stelle über einen zweiten (oder dritten) Koppler wieder in das RS485 Format zurückgewandelt.

Wie ? Zusätzlich zum Standardlieferumfang des Airleaders sind nur
2 spezielle Koppelmodule erforderlich.


Frei gegeben sind:

PHOENIX FL COM SERVER RS485, PHOENIX
Artikelnummer: 2708740
(PDF-Datenblatt)

Lantronix: UDS 1100
Artikelnummer: 9005



Beachte ! Airleader-Firmware Version V 2.611 oder höher erforderlich.
